临近地铁基坑主动变形控制案例

373 2022-03-23 10:35:31

1.工程概况

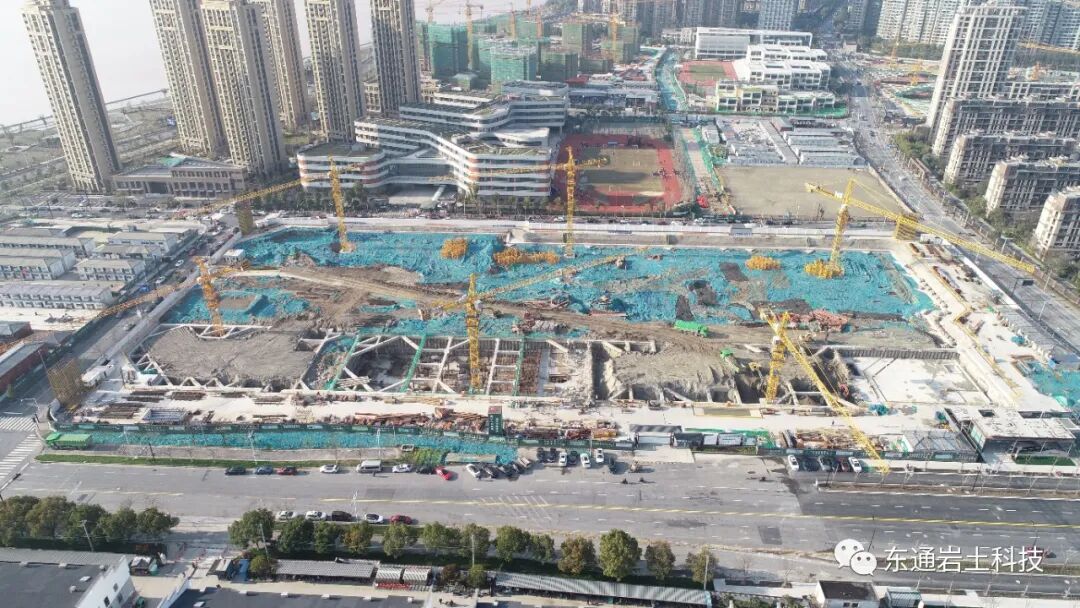

新生闻涛大厦项目位于杭州滨江区滨文支路以北、西浦路以西。本工程南侧靠近地铁6号线西浦路站B号出入口及盾构区间,最近处围护结构外边线距离地铁出站口附属结构约6.700m,距离南侧盾构区间约29.90m,基坑开挖前6号线已在试运行阶段,但尚未运营。基坑西侧为滨浦路,基坑边距离道路边约6.408m;基坑东侧为西浦路,基坑边距离征地红线约30.898m。基坑北侧为新建道路,基坑边距离征地红线最近约3.0m。

本工程基坑东西向长约260.9,南北向宽约111.0m,呈"矩形",基坑周长约743.8m,基坑面积约8.8万平方米。整体下设3层地下室,基坑底板垫层底大面积挖深12.600m,考虑到承台垫层挖深为13.100m。


2.围护设计方案


本工程基坑开挖深度为13.000m,主要根据基坑周边环境影响及地层情况确定设计方案:

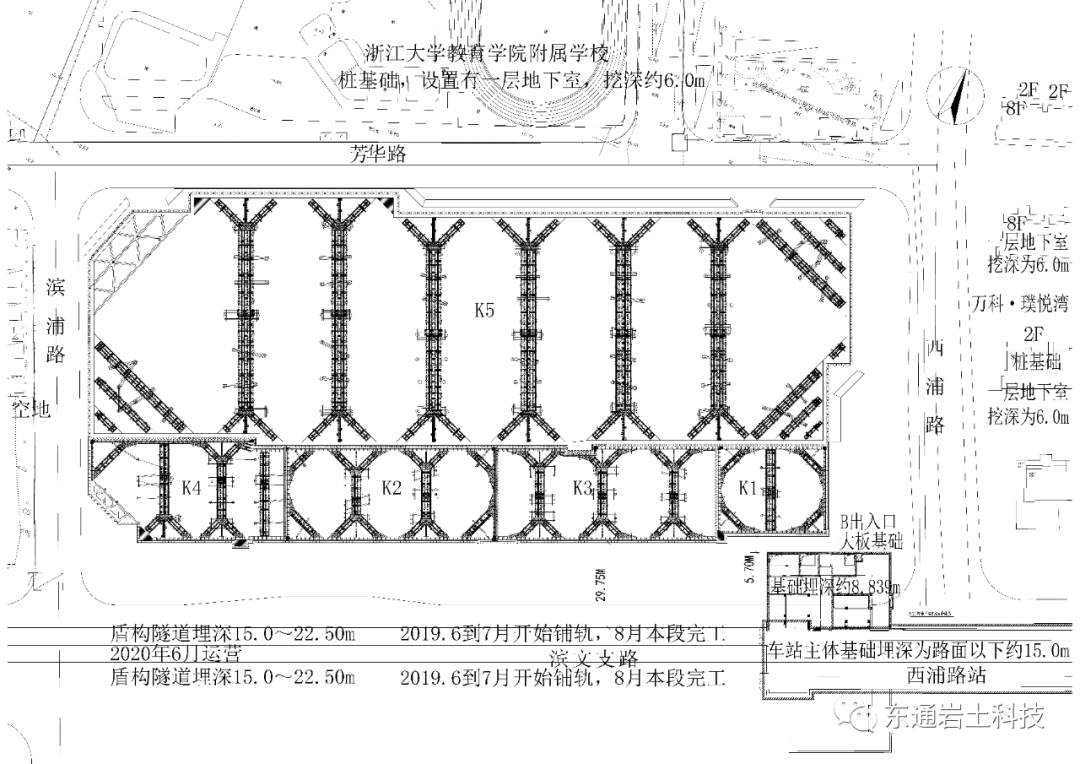

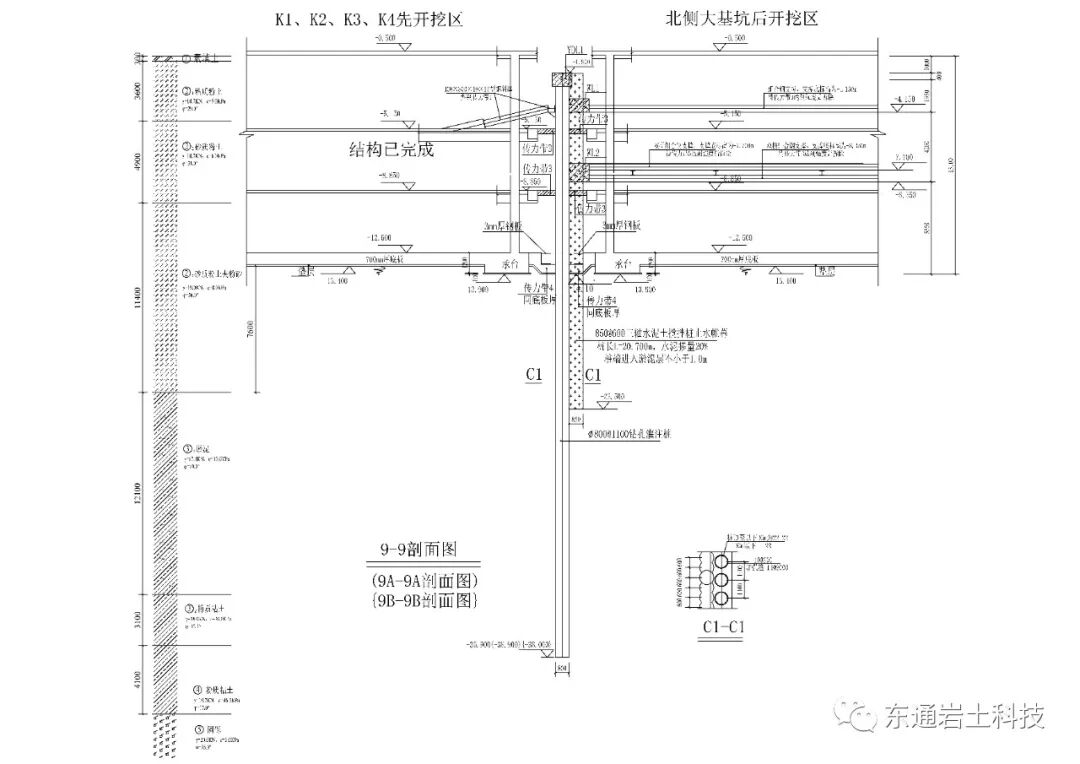

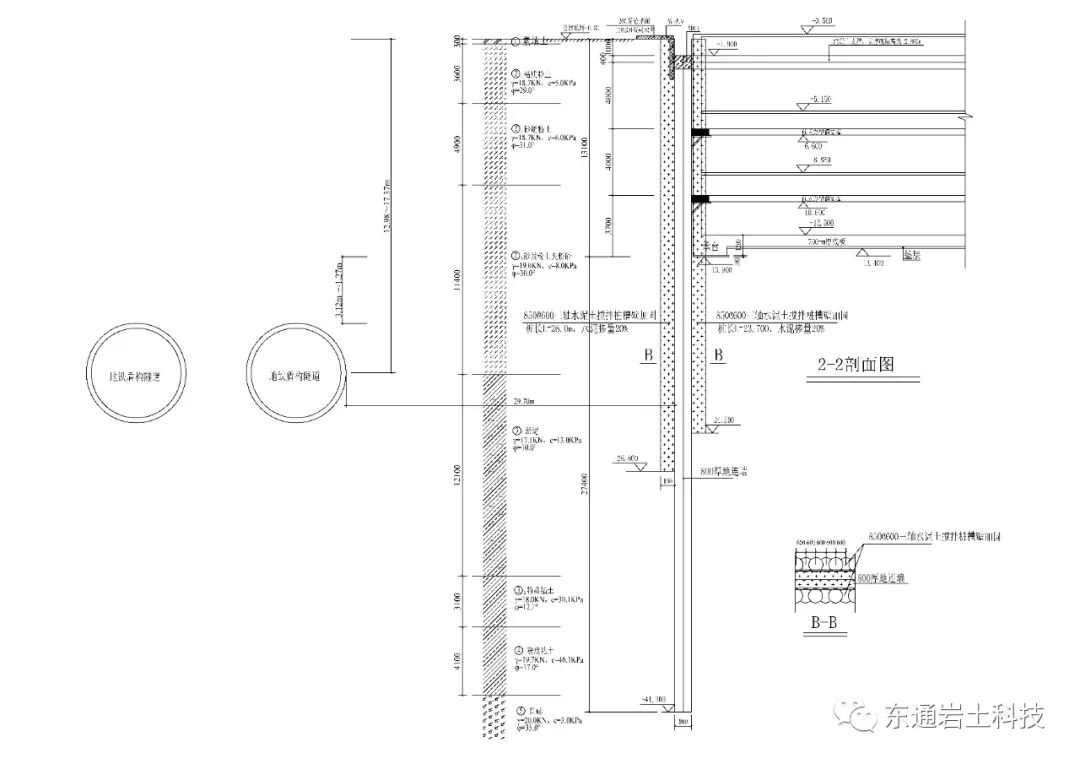

1、南侧靠近杭州地铁六号线处,采用分坑形式,共分为K1、K2、K3、K4四个小坑,采用地下连续墙+三道内支撑(第一道砼支撑,下二道带伺服系统的预应力型钢支撑)的支护形式。
4、西侧、北侧及东侧,即为K5大坑,采用钻孔灌注桩+二道内支撑(第一道单拼型钢支撑,第二道双拼型钢支撑)的支护形式。





3.施工记录

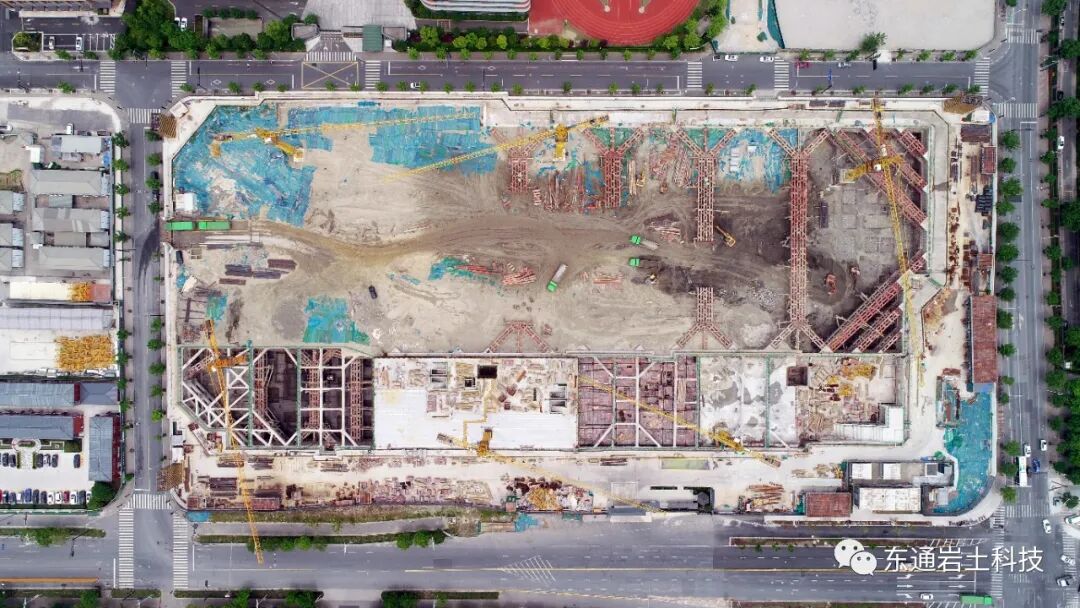

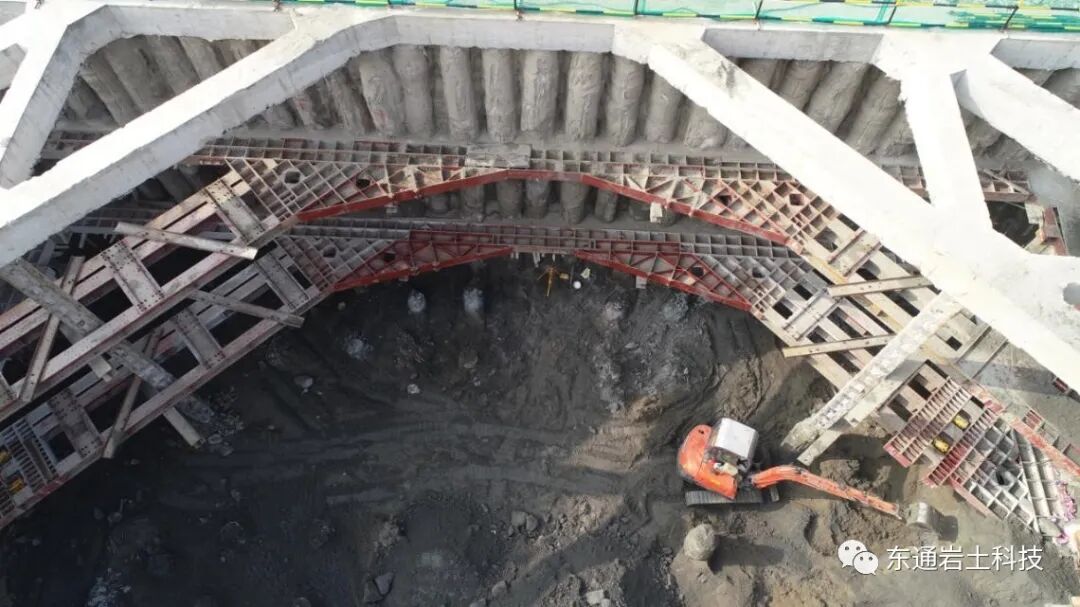

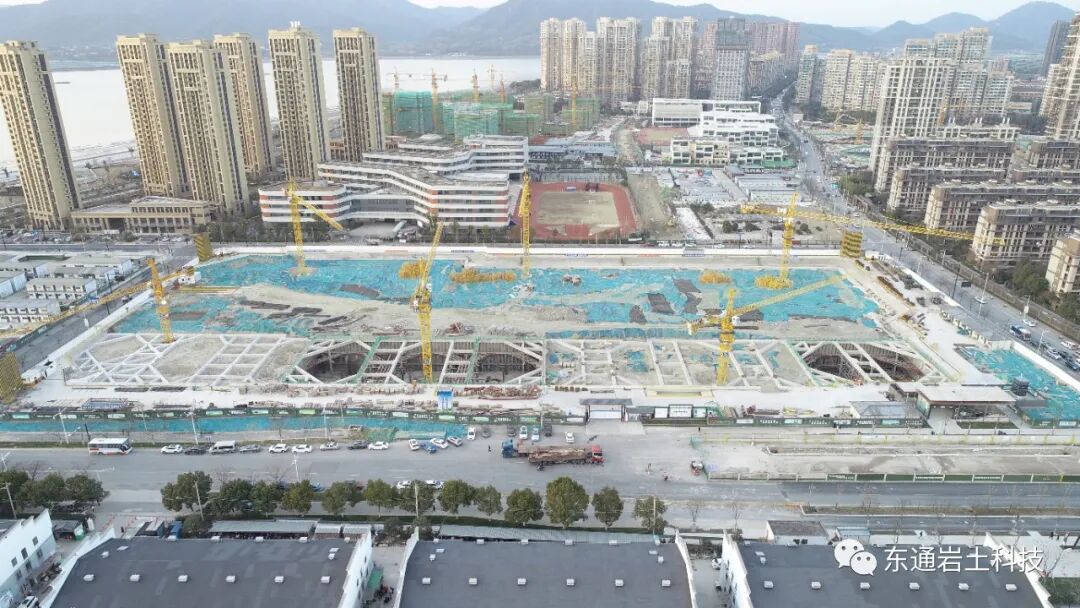

拍摄时间-2020.12.12

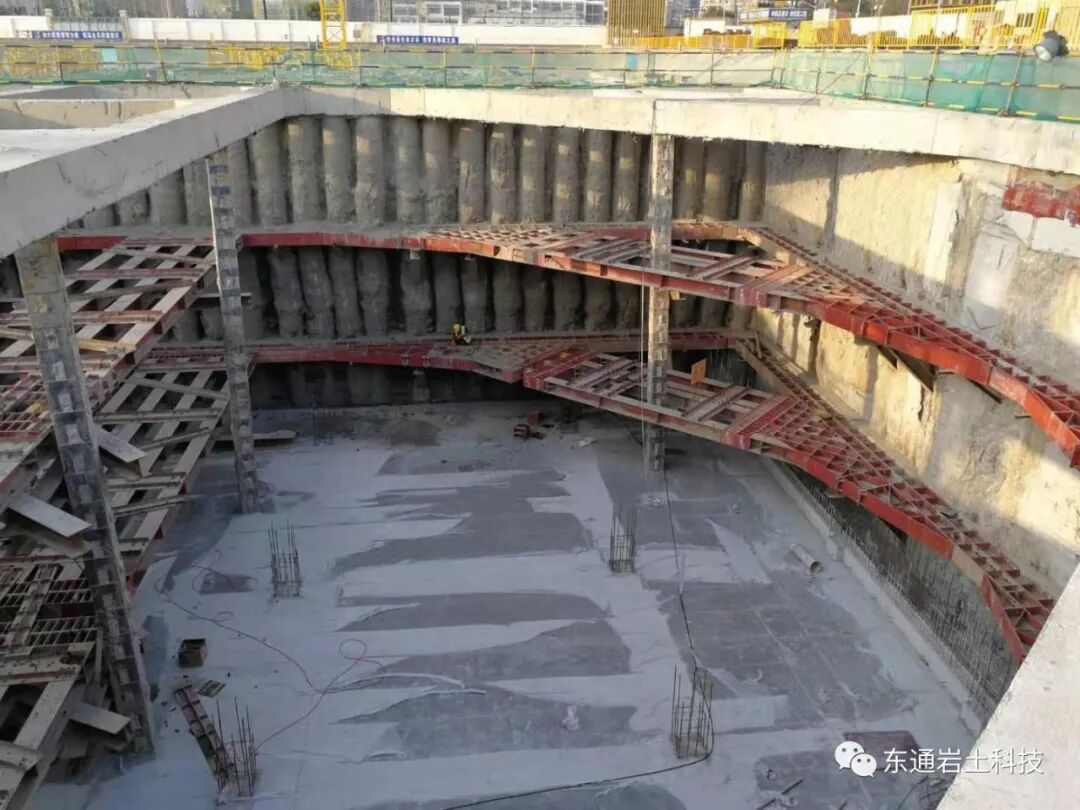

拍摄时间-2021.01.09

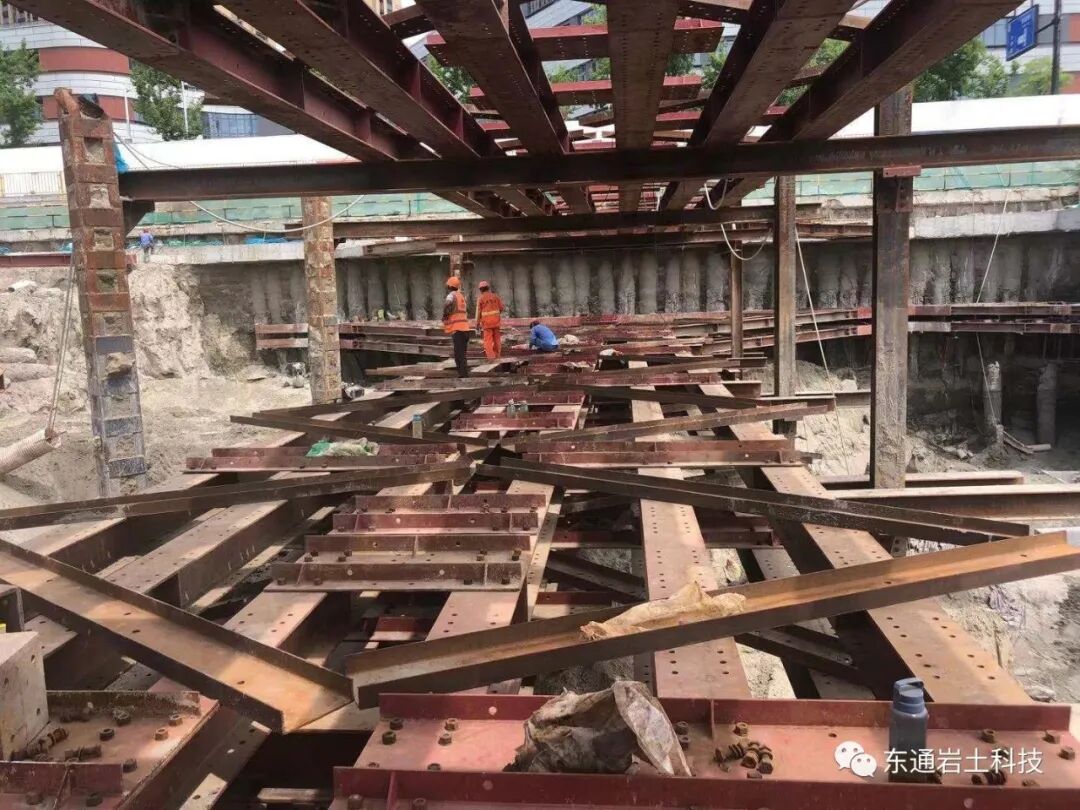

拍摄时间-2021.03.02

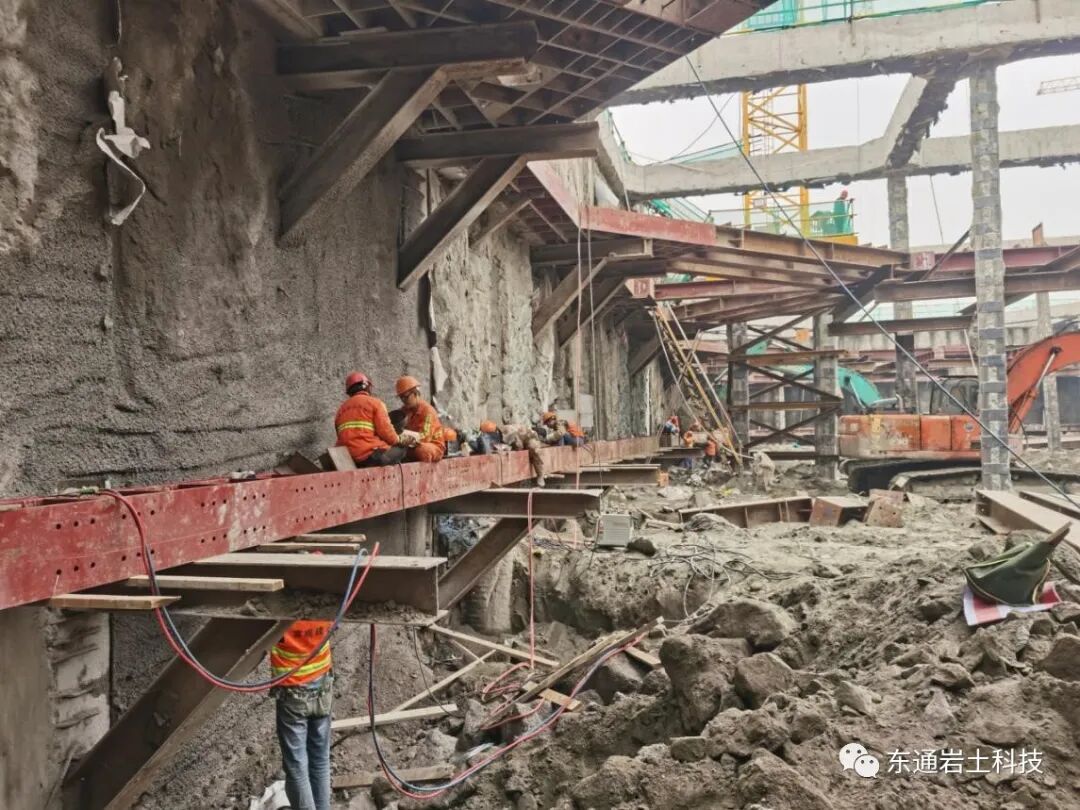

拍摄时间2021.05.08

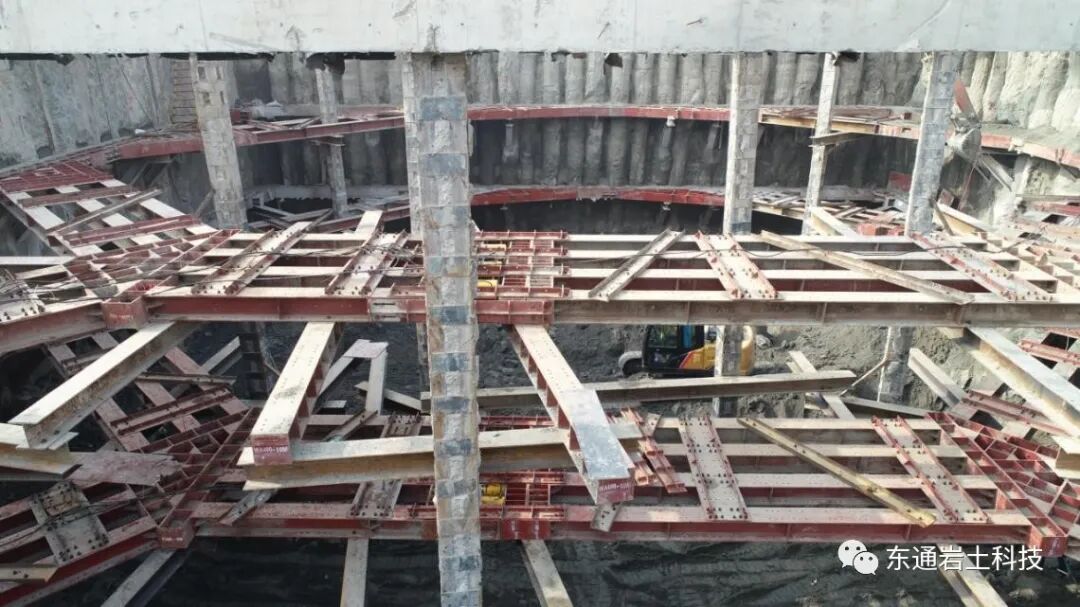

拍摄时间2021.06.22
