水平定向钻跨河穿针:地磁控向技术实现3000米级河流毫米级精准穿越

6 2025-07-01 09:32:28

摘要本文以神渭输煤管道穿越渭河工程(水平长2948.4m,深度60m)为例,解析水平定向钻(HDD)在大型河流穿越中的高精度控向技术与对穿施工工艺。针对信号干扰、轨迹纠偏、复杂地层等难点,提出地磁控向、人工磁场定位等解决方案,实现±1m级误差精准对接,为长距离穿河工程提供技术范本。

关键词:水平定向钻;河流穿越;控向技术;对穿施工;人工磁场;非开挖工程




一、河流穿越:当钻头遇上奔流之河

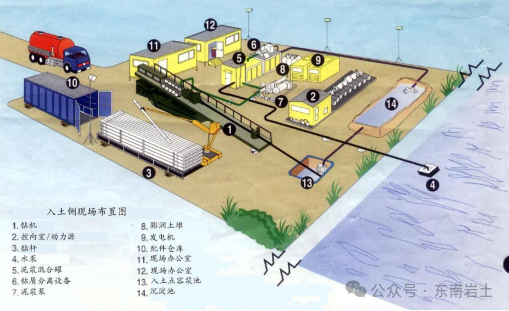

水平定向钻(HDD)凭借非开挖、零污染、跨障能力强的优势,成为管道穿越河流的首选工艺。但在动水压力、复杂地层、超长距离等挑战下,传统导向技术常面临信号衰减、轨迹漂移、对接失败三大难题。如何让钻头在河床深处"指哪打哪"?神渭输煤管道工程给出了答案。首先介绍水平定向钻如何转向:

  • 土中:转向时停止旋转,倾斜钻头方向,实现转向;

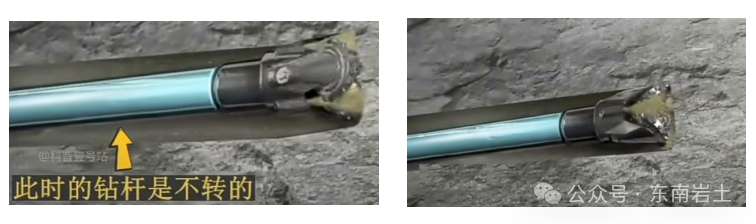

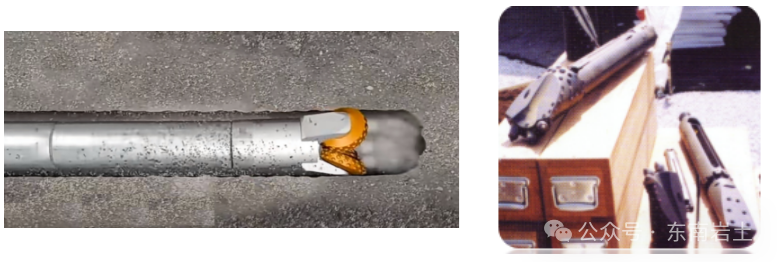

土中转向示意


  • 岩石中:泥浆驱动钻头高压旋转,后面钻杆调整倾角,实现方向控制。

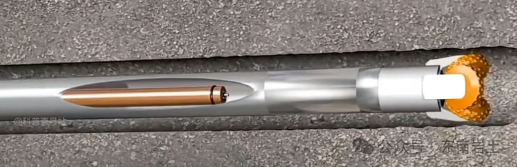

岩石中转向示意

二、核心挑战与技术破局

1. 控向技术三重进化

场景
技术方案
突破性应用
常规干扰区
无线+频率优化
动态屏蔽高压线/车辆干扰
强干扰封闭区
有线传感器
数据线直连抗干扰
河流/超长距离
地磁控向+人工磁场
神渭工程2948m穿越精准对接

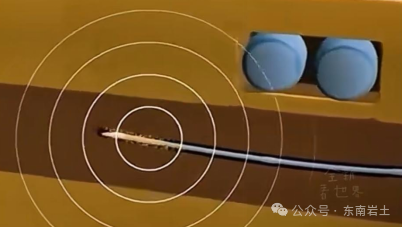

案例渭河穿越中,传统传感器信号传输极限仅1500m。项目创新采用Paratrack II地磁系统,通过地面信标构建人工磁场网络,钻头方位角精度提升至0.1°,攻克60m深水地层信号失真难题。

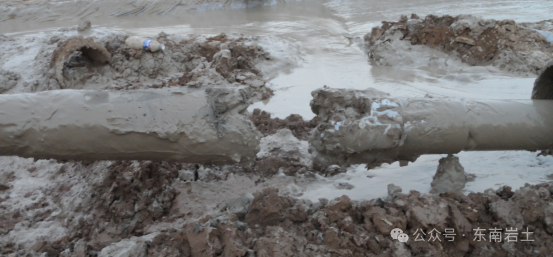

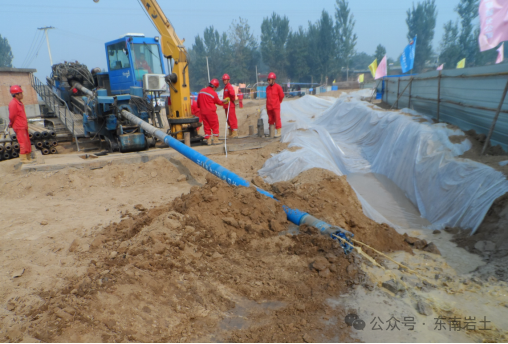

现场照片

2. 对穿工艺:双机联动的毫米级艺术

神渭工程首创"主-辅钻机协同对穿" 流程:

精准定位:两岸钻机同步钻进,对接区预设50m缓冲带

磁信号导航:主钻机(GD5000-L)捕捉辅助钻机(GD2800-L)轴向磁铁信号

动态纠偏:每钻进2m校验轨迹,实时调整倾角/方位

奇迹时刻:主钻头在2134m处未依赖磁铁引导提前穿入辅助孔道,偏差为"零"

技术亮点:通过磁方位角-倾角-深度偏差的实时耦合算法,实现"盲穿"精准对接,节省工期27天。

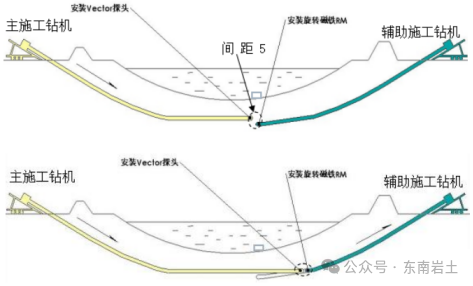

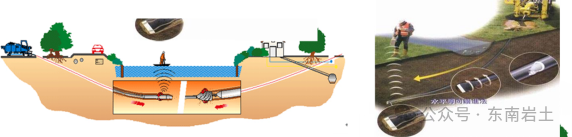

对穿技术示意图

三、纠偏控制:让轨迹回归正途

针对河流穿越常见轨迹偏移问题,工程团队开发"五步动态纠偏法"

1、地质研判 → 2、回撤钻杆 → 3、6点向下压(倾角2%-4%) →

 4、钻进导向板宽度2-3倍深度 → 5、多频信号比对(FLP/LL/RLP)

关键认知:强行在原轨迹纠偏将导致钻杆疲劳断裂!必须开辟新土层轨迹,利用导向板顶推土体自然成孔。

四、讨论:河流穿越的未来之路

技术之问:当地磁控向遭遇富铁地层,如何避免磁场畸变?
→ 建议:结合地面微震监测+惯性导航系统(INS)构建冗余定位

成本之困:超长距离穿越设备投入占比超总造价35%,如何优化?
→ 案例:某长江穿越工程采用钻杆租赁+分段施工降低28%成本

生态红线:泥浆配比如何平衡润滑需求与河流生态保护?
→ 创新:可降解生物聚合物泥浆在珠江穿越工程的成功应用

工程师启示录
"河流穿越的终极战场不在河床,而在控制室的算法模型里——当你精确计算每米钻进的磁偏角与土体抗力,河流不过是地图上一条待穿越的线。"

五、结语

神渭输煤管道穿越渭河工程证明:通过地磁控向技术革新+双机对穿工艺升级+动态纠偏模型,水平定向钻可实现3000m级河流穿越的毫米级精度控制。随着城市地下空间日益拥挤,HDD技术将在跨江越河工程中扮演不可替代的角色。
